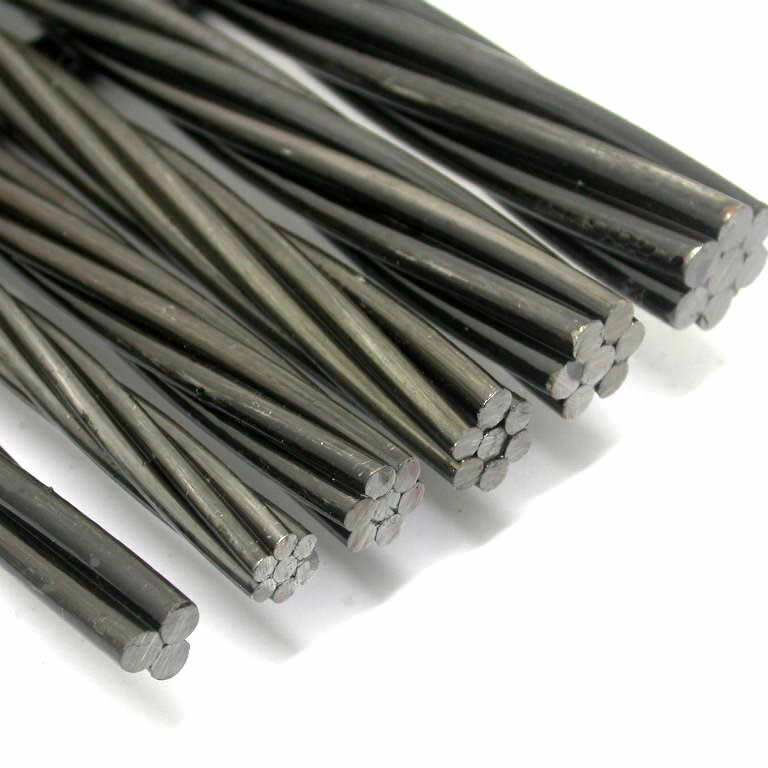

| Spannbetonstahlstrang | ||||||||||||||||
| Standard | Nenndurchmesser | Querschnittsbereich | Nenngewicht | Tonhöhe | Min Breaking Last | Min Proof Last KN | Min -Ertragsfestigkeit | Min länger | Geringe Entspannung | Zeit | ||||||
| Grad | mm | Toleranz | mm2 | kg/1000m | Toleranz | KN | 0,1% | 0,2% | KN | KN | 60% | 70,00% | 80% | HRS | ||
| MS1138 | 1720 | 9.3 | . | 51.6 | 405 | 12-18d | 88.8 | . | 75.3 | . | 3.5 | 1,0% (max) | 2,5% (max) | 4,5% (max) | 1000 | |
| 1860 | 9.53 | 54.8 | 432 | 102 | 86.6 | |||||||||||
| 1860 | 12.7 | 98.7 | 774 | +4% | 184 | 156.0 | ||||||||||
| 1860 | 12.9 | 100.0 | 785 | -2% | 186 | 158.0 | ||||||||||
| 1720 | 15.2 | 139.0 | 1101 | 239 | 203.0 | |||||||||||
| 1860 | 15.2 | 139.0 | 1101 | 259 | 220.0 | |||||||||||
| 1770 | 15.7 | 150.0 | 1180 | 265 | 225.0 | |||||||||||
| ASTM A416 | 250 | 9.5 | +/- 0,40 | 52.0 | 405 | . | 12-16d | 89 | . | . | 80.1 | 3.5 | . | 2,5% (max) | 3,5% (max) | 1000 |
| 12.7 | 92.9 | 730 | 160 | 144.1 | ||||||||||||
| 15.2 | 139.0 | 1090 | 240 | 216.2 | ||||||||||||
| 270 | 9.53 | +0.65 /-0.15 | 55.0 | 430 | 102 | 92.1 | ||||||||||
| 12.7 | 98.7 | 780 | 184 | 165.3 | ||||||||||||
| 15.2 | 140.0 | 1100 | 261 | 234.6 | ||||||||||||
| 15.7 | 150.0 | 1200 | 279 | 251.4 | ||||||||||||
| BS5896 | 1860 | 15.2 | +0.40 | 139 | 1090 | 12-18d | 259 | 220 | . | 228 | 3.5 | 1,0% (max) | 2,5% (max) | 4,5% (max) | 1000 | |
| 1670 | 15.2 | -0.20 | 139 | 1090 | 232 | 197 | 204 | |||||||||
| 1860 | 9.3 | +0.30 | 52 | 408 | 97 | 82 | 85 | |||||||||
| 1770 | 9.3 | -0.15 | 52 | 408 | +4% | 92 | 78 | 81 | ||||||||
| 1860 | 15.7 | +0.40 | 150 | 1180 | -2% | 279 | 237 | 246 | ||||||||
| 1770 | 15.7 | -0.20 | 150 | 1180 | 265 | 225 | 233 | |||||||||
| 1860 | 12.9 | 100 | 785 | 186 | 158 | 163 | ||||||||||
| 1860 | 9.6 | +0.30 -0.15 | 55 | 432 | 102 | 87 | 90 | |||||||||
| Als/nzs 4672.1 | 1850 | 9.5 | . | 55.0 | 432 | 12-18d | 102 | 83.6 | 86.6 | . | 3.5 | . | 2,5% (max) | 4,5% (max) | 1000 | |
| 1870 | 12.7 | 98.6 | 774 | +4% | 184 | 151 | 156 | |||||||||
| 1750 | 15.2 | 143.0 | 1122 | -2% | 250 | 205 | 212 | |||||||||
| 1830 | 15.2 | 143.0 | 1122 | 261 | 214 | 222 | ||||||||||
